目前市场中平台式气喷胶体金及荧光微球溶液的仪器中，有不少客户还在将结合垫裁切为单条后逐条手动摆放进行喷线，而往复片张式喷线工艺没得到足够普及，关键瓶颈在于一次喷多条线后，如何按线条间距做精准裁切出来单根长条。因缺乏合适的片式工艺裁切设备，目前不少客户是在片式喷金干燥后依然进行手动切条，或用固定间距的圆刀分切机进行切条，前者效率不高，后者无法适应间距的调整。当荧光溶液喷线干燥后，如片张结合垫没有识别喷线间隙的标记线，即使手工进行切条操作，也会容易出错。

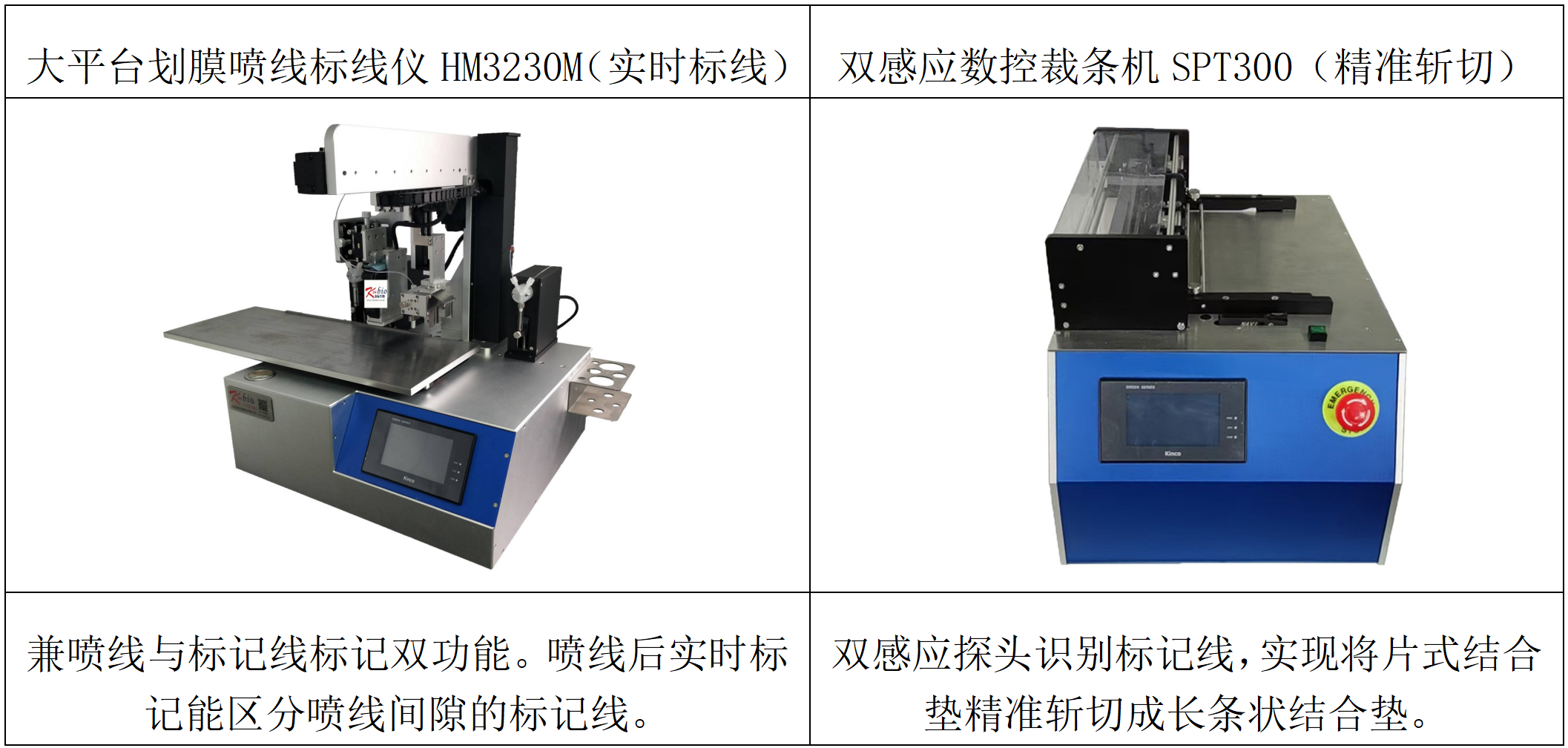

针对现行技术瓶颈问题，jdb电子经过多年的研发努力，成功打造了一套兼喷线功能与标记线标记功能为一体的胶体金或荧光喷线仪——大平台划膜喷线标线仪HM3230M，能精准识别喷线间隙并实时标记上标记线，再结合jdb电子双纠偏数控切条机SPT300或SPT450，双感应探头精准识别两端的标记线，通过双纠偏输送辊模式完美实现将喷有荧光溶液或纳米金溶液的片式结合垫，精准斩切成单根长条状结合垫。

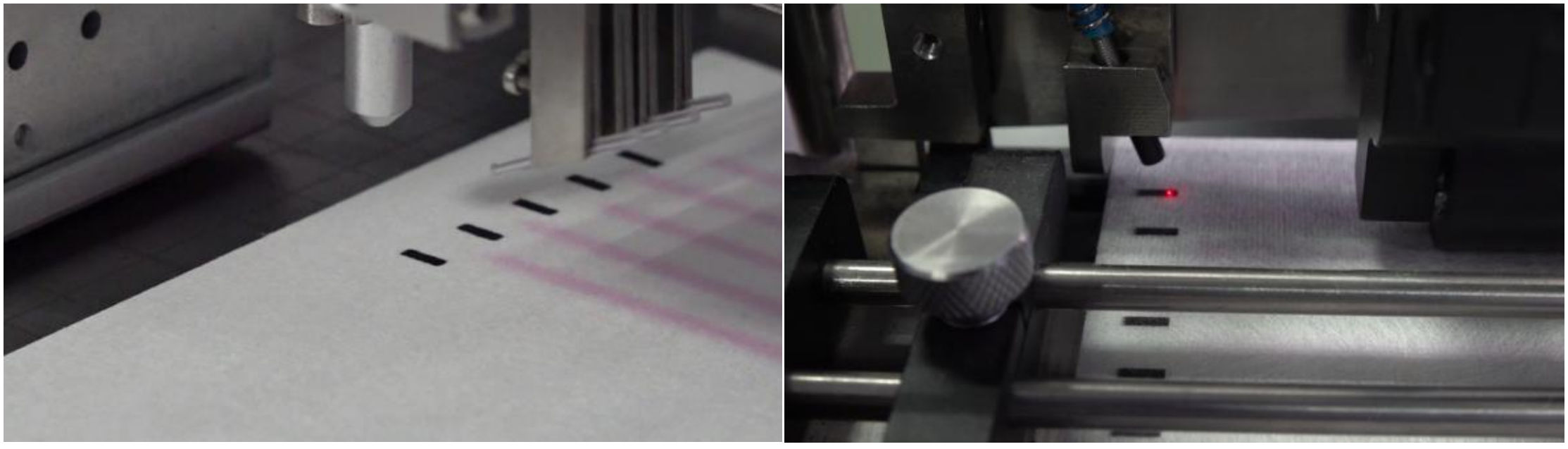

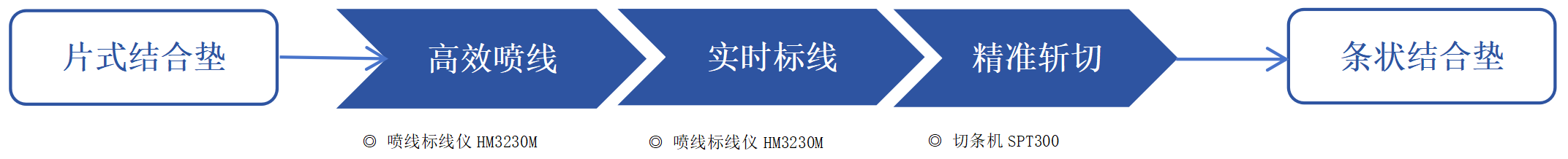

  此HM3230M+SPT300新方案工艺流程如下：

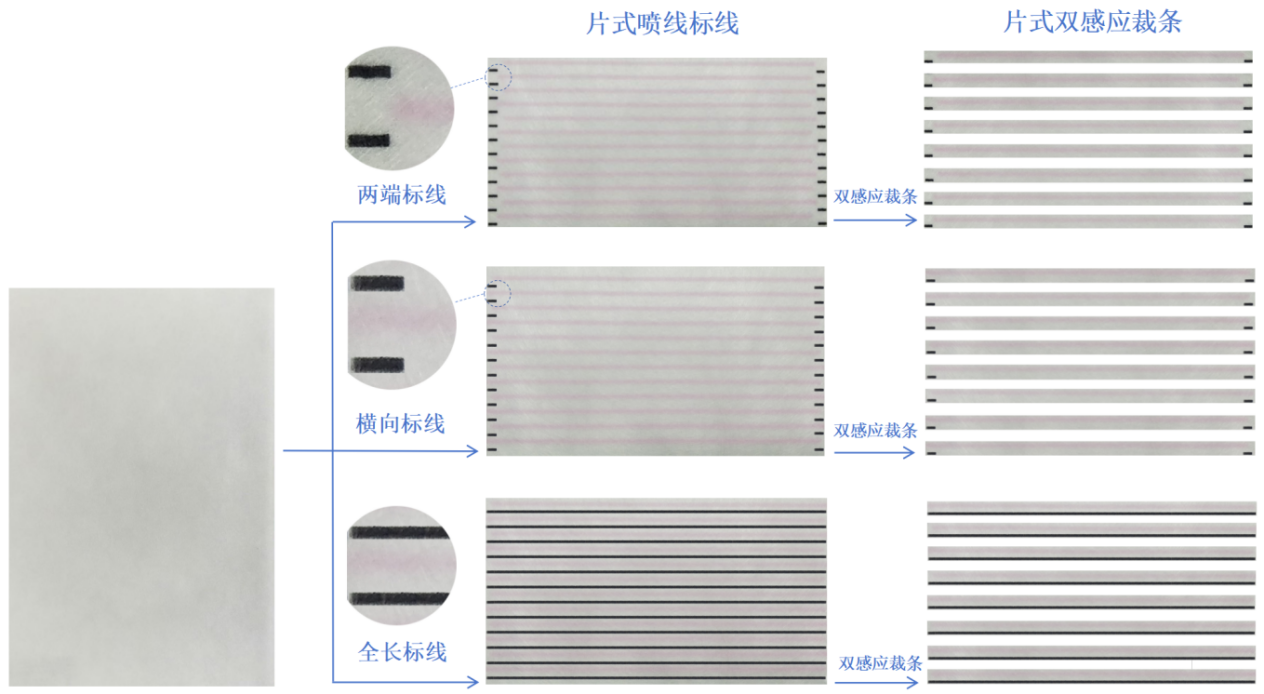

大平台划膜喷线标线仪HM3230M喷线标线有三种模式：

1. 两端标线：延伸长度两端标线。如果是两端标线，墨水部分后期将被废弃，不影响喷线溶液的任何反应效果。

2. 横向标线：标线处宽度上与喷线位置横向有差异，长度不变。如果是横向标线，则喷了墨水的部分物料将与喷线溶液一起参加样品溶液的润湿与生化反应，需要验证墨水不对反应产生有害作用后方能采用此种标线方式。

3. 全长标线：标线错位标记喷线全长。如果是全长标线，也需要验证墨水不对反应产生有害作用后方能采用此种标线方式（请参考附一的客户测试案例）。

该新工艺方案适合的客户群体：

1. 还没升级到卷式工艺的中小型试纸条生产用户需要提高片式结合垫生产效率。

2. 中大型企业用户，部分数量不够大的产品依然停留在片式工艺中，需要提高结合垫的生产效率。

  上海jdb电子更多新品在路上，智能视觉溶液线识别标废及标线仪器HM3230V等。持续关注jdb电子，给您的生产与研发带来更多的选择。

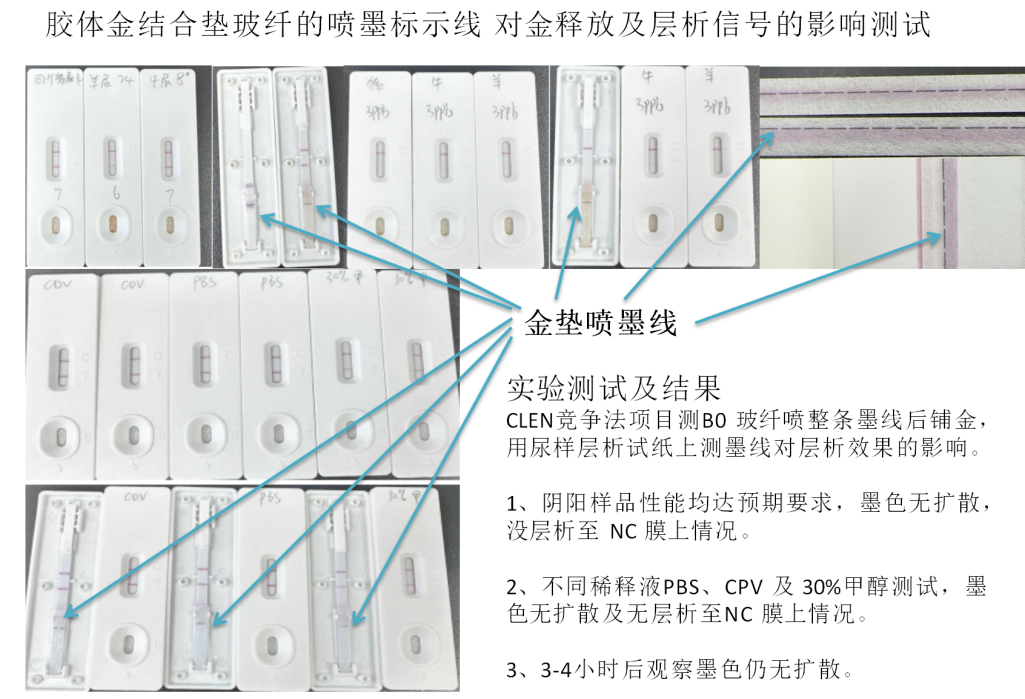

附一：胶体金垫墨水标线的试纸层析信号测试（含30%甲醇溶液）

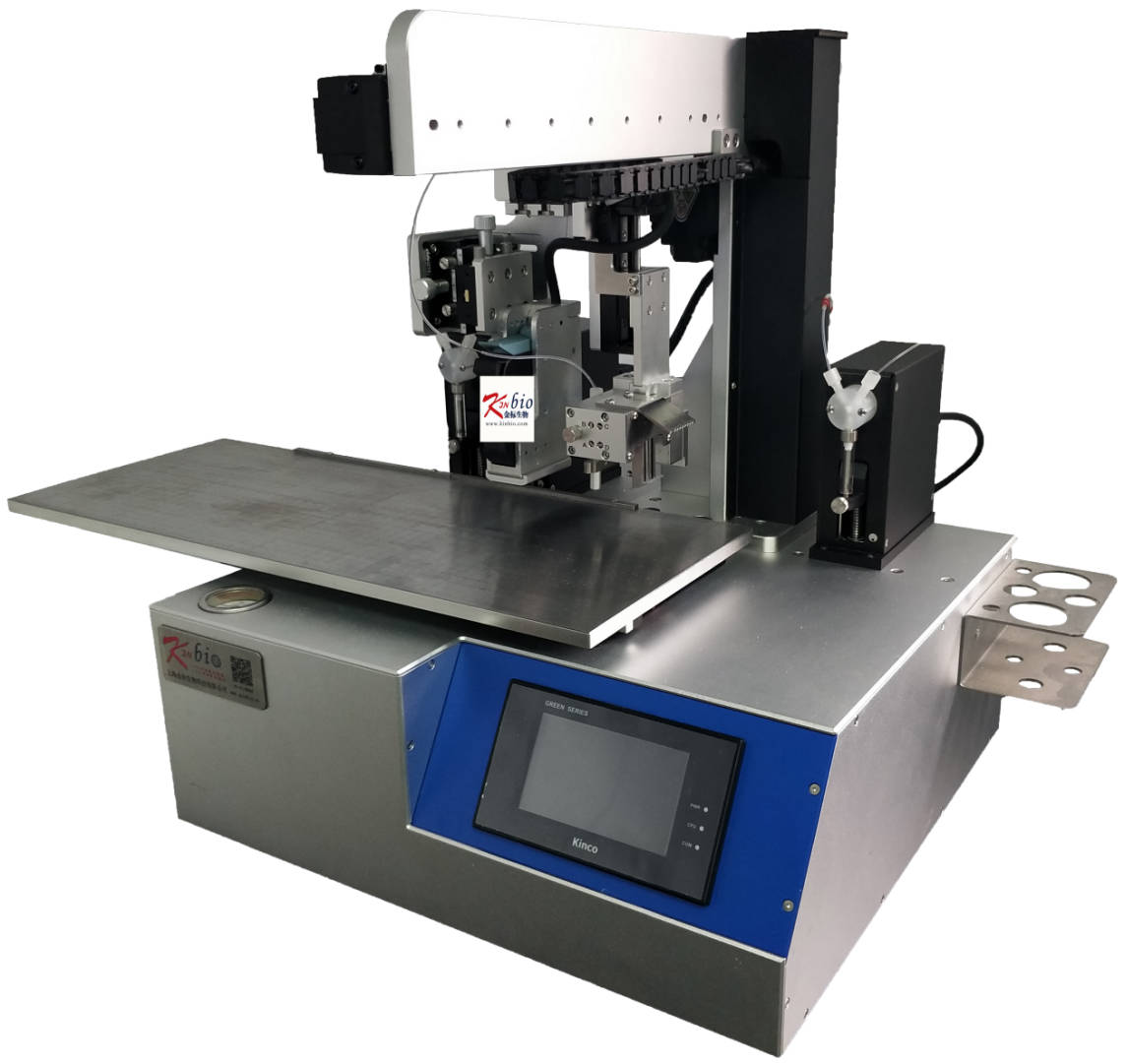

附二：大平台划膜喷线标线仪HM3230M

HM3230M能精准识别喷线间隙并实时标记上标记线，再结合jdb电子双纠偏数控切条机SPT300或SPT450，双感应探头精准识别两端的标记线，通过双纠偏输送辊模式完美实现将喷有荧光溶液或纳米金溶液的片式结合垫，精准斩切成单根长条状结合垫。

HM3230M设备参数：

1、本品标配一个气喷头及2个划线笔及其对应的泵。更多泵可选配如4个泵划4线；1个泵来喷金。

2、标线位置可由程序设定，可选择两端标线、横向标线或全长标线三个模式，标线墨水颜色可自选。

3、单泵划膜效率：200-300大板(30cm)/小时

4、单泵喷金效率：1200-1400条(30cm)/小时

5、平台往复划线/喷墨速度：50-200mm/s

6、平台（工作）面积：540×224（320×210）mm

7、Y方向有效划膜/喷金范围：0～200mm

8、泵标准容量：划膜500ul，喷金1000ul，最低吸液排液量：1ul

9、标记线与喷金划膜线间距可调，调整范围0-10mm

10、喷墨可设置宽度范围1-12mm，推荐2-3mm

11、标线长度：最短标记为2mm，标记长度推荐设置5-10mm

12、划线最小间距：3mm，喷金/划线长度：310mm

13、溶液划线浓度：0.2-9.99ul/cm，喷金浓度：1-9.99ul/cm

14、划线标线横向距离调节方式：丝杆无级调节

15、定位精度：±0.1mm

16、电压范围：110/220VAC

17、气压范围：0.2-0.4MPa

HM3230M主要特点：

1、标准配置划膜、喷金两种工作模式，模式之间可任意切换；

2、配置实时标线功能模块，解决了喷荧光等溶液后颜色变浅而无法后续精准定位裁切的问题；

3、标线位置可由程序设定，可选择两端标线、横向标线或全长标线三个模式，标线墨水颜色可自选；

4、触摸屏界面，操作简单方便；

5、具有线前移、线补偿功能，避免在包被的过程中出现C/T线不平齐的现象，消除出液时间差；

6、与双纠偏数控切条机SPT300组合应用，实现膜材高效裁切。

* HM3230M可基于HM3230/HM3235产品进行改装升级，更换Y轴及Z轴机械部件，增配喷墨标线模块。

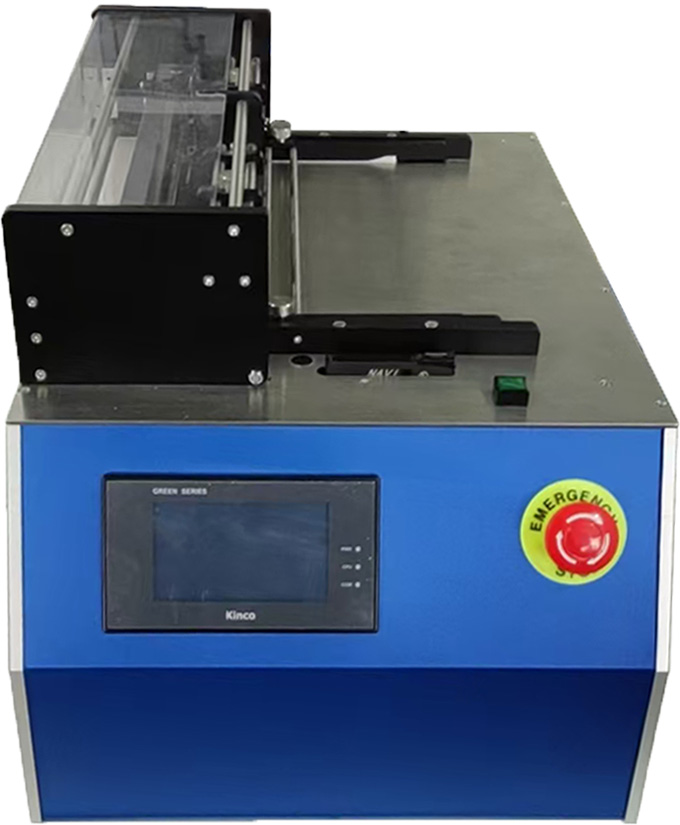

附三：双感应数控裁条机SPT300

  SPT300是利用进料口的左右两个感应探头探测待切物料上的印刷标记线，并通过双辊差速送料的方式，能自动纠正物料送料速度差，避免斩切出的物料宽度不一。通过识别印刷标记，大尺寸的片式耗材在进行长条斩切时，可以完全消除累计误差。该机器在斩切带有印刷标记的结合垫时，能够保证每条结合垫上下留白一致。斩切血糖大板时，通过识别大板上的电极标示线，确保每条血糖试纸条的电极不会被破坏。

SPT300设备参数：

1.最高切条速度：120次/分钟

2.切条宽度调节：5-50mm

3.斩切精度：±0.15mm

4.最小残留宽度：25mm

5.待切物料最大宽度：315mm

6.重量：51Kg

7.设备体积：540×330×350mm

SPT300主要特点：

1、结构简单，性能稳定，易于操作；

2、斩切速度快、精度高，物料残留少；

3、特种合金钢刀具，耐磨耐用，清洁方便；

4、斩切速度和宽度可以自由设定；

5、斩切精度可以一键校准；

6、斩切次数即时统计，方便生产数量控制和统计。

7、具备感应探测功能，双辊差速送料，消除累计误差，主要用于带有印刷标记的辅料裁切。
